1、用途特點及性能（LYJS6000電力行業新產品“變頻精密介損測試儀"為您解除一切后顧之憂）

介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。

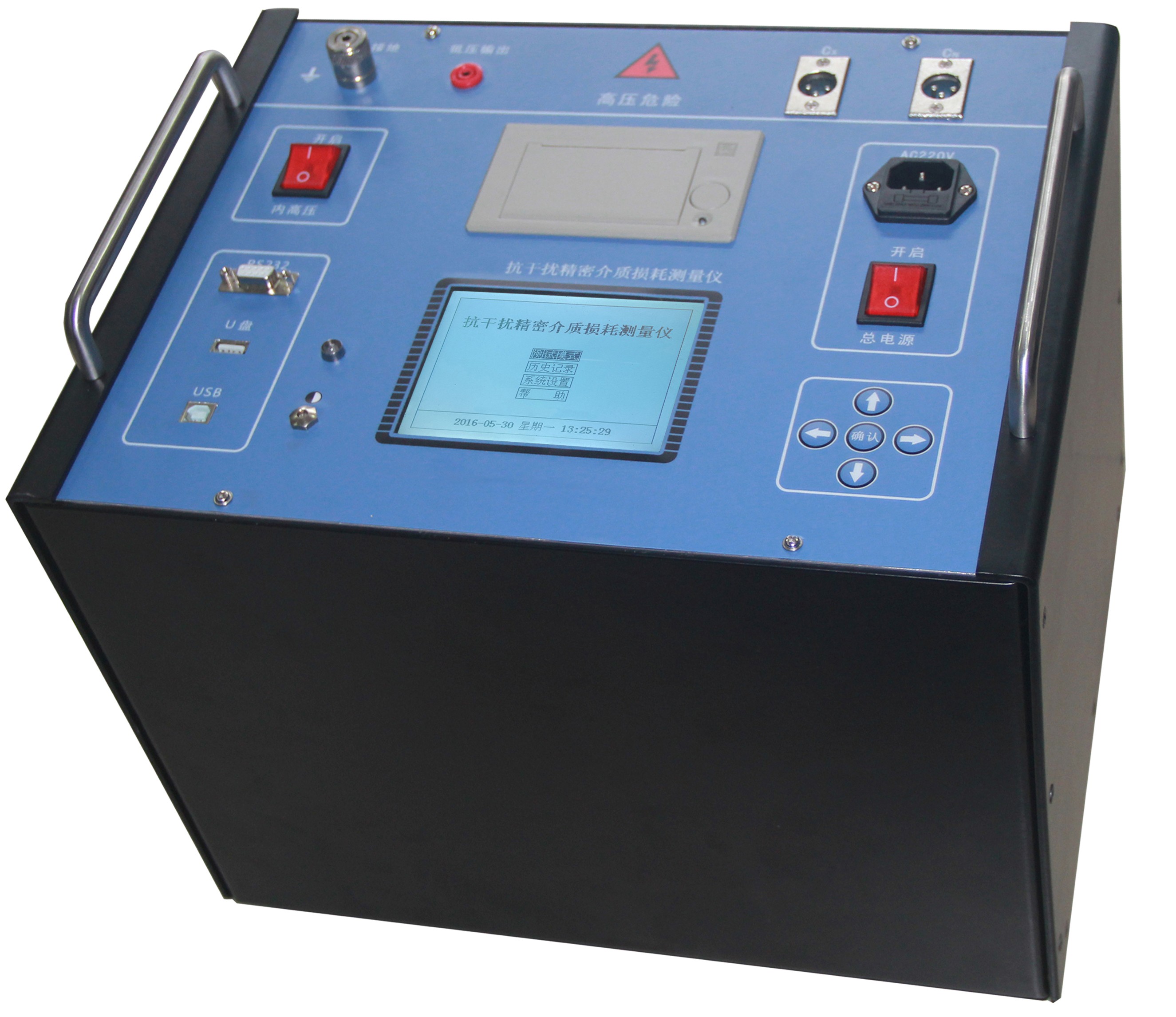

抗干擾精密介質損耗測量儀用于現場抗干擾介損測量或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。儀器采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，儀器自帶微型打印機可打印輸出測試結果。

1.1主要技術指標

額定工作條件：環境溫度  -10℃～50℃

相對濕度  <85%

輸入電源：    180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

準確度：      Cx: ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

抗干擾指標：         變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍：         內施高壓：3pF～60000pF/10kV    60pF～1μF/0.5kV

外施高壓：3pF～1.5μF/10kV      60pF～30μF/0.5kV

分辨率：           最高0.001pF，4位有效數字

tgδ范圍：     不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍： 10μA～5A

內施高壓：    設定電壓范圍：0.5～10kV

最大輸出電流：200mA

升降壓方式：連續平滑調節

電壓精度：±(1.0%×讀數+10V)

電壓分辨率：0.1V

試驗頻率：45、50、55、60、65Hz 單頻

45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻

頻率精度：±0.01Hz

外施高壓：    正、反接線時最大試驗電流5A

CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

高電壓介損：  支持變頻和諧振電源高電壓介損

實時時鐘：    實時顯示時間和日期

內部存儲：    儀器內部可存儲100組測量數據

U盤：        支持U盤存儲

打印機：      微型熱敏打印機

計算機接口：  標準RS232接口（選配）

尺寸重量：    K型：外形尺寸368mm×288mm×280mm；主機重量22kg。

其他款型：外形尺寸430mm×314mm×334mm；主機重量30kg。

注：上述為E型主要技術指標，其它型號技術指標詳見本章節“1.3.6各型號測試功能說明"。

1.2 系列型號功能列表（LYJS6000電力行業新產品“變頻精密介損測試儀"為您解除一切后顧之憂）

1.3 主要功能特點（LYJS6000電力行業新產品“變頻精密介損測試儀"為您解除一切后顧之憂）

1.3.1 變頻抗干擾

采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。

1.3.2高精度測量

采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。儀器所有量程輸入電阻低于2Ω，消除了測量電纜附加電容的影響。

1.3.3安全措施

高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。

供電保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

接地保護：具有接地檢測功能，未接地時不能升壓，若測量過程中儀器接地不良則啟動接地保護。

CVT 保護：高壓側電壓和電流、低壓側電壓和電流四個保護限制，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。

防誤操作：兩級電源開關；電壓、電流實時監視；多次按鍵確認；接線端子高/低壓分明；慢速升壓，可迅速降壓，聲光報警。

防“容升"：測量大容量試品時會出現電壓抬高的“容升"效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

高壓電纜：為耐高壓絕緣導線，可拖地使用。

抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

1.3.4打印存儲

儀器自帶微型打印機，可以將測量結果打印輸出，并將測量結果存貯到儀器內（可存儲100組測量數據）或U盤，以便日后查閱。

1.3.5實時時鐘

儀器內帶實時時鐘，實時顯示，并能記錄測量的日期和時間。

1.3.6各型號測試功能說明

B型：輕便型，高壓最大輸出電流為140mA，具有正接線、反接線功能，可選擇內/外標準電容、內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗。

D型：實用型，高壓最大輸出電流為200mA，具有正接線、反接線、反接線低壓屏蔽、CVT自激法功能，反接線低壓屏蔽功能能在220kV CVT母線接地情況下，對C11進行不拆線10kV反接線介損測量，并可一次接線同時測出兩個電容的電容量和介損值。CVT自激法測量時，C1/C2可一次接線同時測出，無須換線和外接任何配件，但高壓測量線需懸空吊起。

E型：標準型，在D型基礎上增加了CVT變比測試功能，同時升級了CVT自激法測試，現場CVT自激法測試時高壓測量線可拖地使用，無需吊起。

F型：增強型，功能同E型，輸出最高電壓從10kV增加至12kV。

K型：標準型，在E型基礎上減小體積重量，設備更精巧。

S型：四通道型，功能同E型，增加了3個正接通道。

J型：高精度型，功能同E型，測量準確度為0.5%。

所有型號儀器均具備下述特點：

（1）支持變頻和諧振電源高電壓介損。

（2）內置串聯和并聯兩種介損測量模型，方便儀器檢定。

（3）配置熱敏打印機，使打印更加快捷、無噪音和清晰。

（4）320×240點陣大屏液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品。

（5）具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。

（6）帶日歷時鐘，可存儲100組測量數據。

（7）計算機接口（選配）。

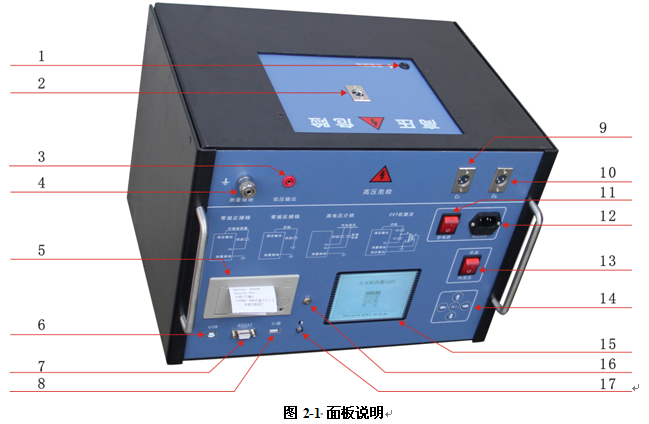

2、面板說明（LYJS6000電力行業新產品“變頻精密介損測試儀"為您解除一切后顧之憂）

高壓輸出測量接地：若出廠配置的高壓測試線有接地屏蔽層，則需將高壓測量線的接地屏蔽層連接至此處，沒有則留空。CVT自激法測量的高壓連線接地屏蔽層在拖地模式下必須接地，非拖地模式下接地屏蔽層應懸空不能接地且高壓測量線也應懸空吊起不能拖地。

高壓輸出插座（0.5～10kV，最大200mA）

安裝位置：如圖2-1所示，安裝在箱體前側面。

功    能：內高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。

接線方法：插座1腳接高壓線芯線（紅夾子），2、3腳接高壓線屏蔽（黑夾子）。正接線時，高壓線芯線（紅夾子）和屏蔽（黑夾子）都可以用作加壓線；反接線時只能用芯線對試品高壓端加壓。如果試品高壓端有屏蔽極（如高壓端的屏蔽環）可接高壓屏蔽，無屏蔽時高壓屏蔽懸空。若配置的高壓測試線有接地屏蔽層，則需將高壓測量線的接地屏蔽層連接至圖2-1中的“1"處。

注意事項：

（1）若儀器CVT自激法高壓連線具備“高壓拖地"功能，使用拖地模式測量時務必使用原廠配置的專用高壓電纜（原廠電纜在出廠時已進行校準），不可使用其它高壓電纜代替，否則會引起較大的測量誤差。CVT自激法不使用拖地模式時，高壓電纜必須懸空，接地屏蔽層也不能接地！

（2）高壓插座和高壓線有危險電壓，絕對禁止碰觸高壓插座、電纜、夾子和試品帶電部位！確認斷電后接線，測量時務必遠離！

（3）用標準介損器（或標準電容器）檢定反接線精度時，應使用全屏蔽插頭連接試品，否則暴露的芯線會引起測量誤差。

（4）應保證高壓線與試品高壓端零電阻連接，否則可能引起誤差或數據波動，也可能引起儀器保護。

（5）強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。

CVT自激法低壓輸出插座（3～50V，3～30A）

功    能：由該插座和圖2-1中的接地接線柱“4"輸出CVT測量的低壓變頻激勵電源。

注意事項：

（1）因低壓輸出電流大，應采用儀器專用低阻線連接CVT二次繞組，接觸不良會影響測量。

（2）視CVT容量從菜單選擇合適的電壓電流保護限。

（3）選擇正/反接線時，此輸出封閉。

測量接地：它同外殼和電源插座地線連到一起，與圖2-1的“3"一起輸出CVT測量的低壓變頻激勵電源。盡管儀器有接地保護，但無論何種測量，儀器都應可靠獨立接地以保障使用者的安全及測量結果的準確。

打印機：微型熱敏打印機，用于打印測試數據。

USB：USB通信用。

RS232：與計算機聯機使用。

U盤：用于外接U盤保存數據。

試品輸入Cx插座（10μA～5A）

功    能：正接線時輸入試品電流。

接線方法：插座1腳接測量線芯線（紅夾子），2、3腳接測量線屏蔽（黑夾子）。正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極（如低壓端的屏蔽環）可接屏蔽，試品無屏蔽時屏蔽懸空。

注意事項：

（1）測量中嚴禁拔下插頭，防止試品電流經人體入地！

（2）用標準介損器（或標準電容器）檢測儀器正接線精度時，應使用全屏蔽插頭連接試品，否則暴露的芯線會引起測量誤差。

（3）應保證引線與試品低壓端0電阻連接，否則可能引起誤差或數據波動，也可能引起儀器保護。

（4）強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。

標準電容輸入Cn插座（10μA～5A）

功    能：輸入外接標準電容器電流。

接線方法：與Cx插座類似，其區別在于：

（1）使用外部標準電容器時，應使用全屏蔽插頭連接。此方式常用于外接高電壓等級標準電容器，實現高電壓介損測量。

（2）菜單選擇“外標準電容"方式。

（3）將外接標準電容器的C和tgδ置入儀器，實現Cx電容介損的絕對值測量。

從理論上講，任何容量和介損的電容器，將參數置入儀器都可做標準電容器。不同的是標準電容器能提供更好的長期穩定性和精度。

（4）不管正接線還是反接線測量，標準電容器接線方式始終為正接線。

總電源開關：開關機用，可在發現異常時隨時關閉。

供電電源插座：接220V市電，插座內置保險絲座，保險絲規格為10A / 250V，若損壞應使用相同規格的保險絲替換。若換用備用保險絲后仍燒斷，可能儀器有故障，可通知廠家處理。

高壓允許開關：內置高壓系統或CVT自激法低壓輸出系統的總電源開關。此開關受總電源開關控制。

按鍵：按下“↑"、“↓"、“←"、“→"鍵可移動光標和修改光標處內容，“確認"鍵用于確認或結束參數修改，在測試界面長按該鍵可開始測量，測量過程中，按“確認"鍵可終止測量。

液晶顯示屏：320×240點陣灰白背光液晶顯示屏，顯示菜單、測量結果或出錯信息。應避免長時間陽光爆曬，避免重壓。

背光調節：液晶顯示屏顯示較暗或不清晰時可調節該電位器至合適位置使顯示明亮清晰。

指示燈：配合儀器內部蜂鳴器進行測試、報警等聲光警示。

3、使用說明（LYJS6000電力行業新產品“變頻精密介損測試儀"為您解除一切后顧之憂）

3.1初始菜單界面

打開總電源開關后，系統進入初始菜單界面。

測試模式：選擇測試模式和設置各項測試參數，

歷史記錄：查看保存的歷史數據

系統設置：出廠參數設置及系統時間校準

幫    助：可查閱軟件版本等信息

取消或使用CVT自激法“高壓連線拖地"功能：

開機右下角顯示“"表示該儀器在CVT自激法測試時高壓連線具備拖地功能。

光標停留在“測試模式"處長按“→"鍵（聽到蜂鳴器聲音松手）可取消或使用拖地模式（右下角顯示“"表示當前為拖地模式），在拖地模式下必須將高壓連線的接地屏蔽層插頭接至圖2-1中的“1"（高壓測量接地）處，否則會引起測量誤差；取消拖地模式后高壓連線必須懸空吊起，同時高壓連線的接地屏蔽層插頭也應懸空，否則會引起測量誤差。

使用或取消發“發電機供電"模式：

光標停留在“測試模式"處長按“←"鍵（聽到蜂鳴器聲音松手）可使用或取消發電機供電模式（左下角顯示“"表示當前為發電機供電模式），儀器開機默認為市電供電模式，發電機模式適合使用發電機或移動電源供電環境，發電機模式下儀器將不進行接地檢測。

3.2測試模式

3.2.1 開始測試菜單界面

在初始菜單界面將光標移動到“測試模式"按確定按鈕進入開始測試菜單界面，如圖3-2所示。

界面左側為參數設置選項，移動光標到相關參數選項按確定鍵可設置相關試驗參數，右側顯示內容為已設置好試驗參數，光標停留在“開始測試"欄長按“確認" 鍵可開始測試。

界面右側“測試地點"下一行為信息提示行，若內外高壓選擇有誤則提示“當前為內高壓模式，請開啟內高壓"或“當前為外高壓模式，請關閉內高壓"；若儀器沒有接地則會提示“請檢查接地"，當有錯誤提示時儀器無法正常啟動，只有提示“確認無誤后長按確認鍵開始測試"時儀器方可啟動測試。

3.2.2 試品模型選擇菜單界面

將光標移動到“試品模型"功能選項，界面如圖3-3所示，按“確認"按鈕后移動光標可選擇合適的試品模型（光標移動到相應功能后按確認鍵）。實驗室一般使用串聯型介損因數標準器檢定，校驗時應使用RC串聯模型。

RC串聯(電流比較儀型電橋)：采用電流比較儀型電橋（如QS30電橋）校準的串聯型試品(或介質損耗因數標準器)，該項在開始測試界面顯示"RC串聯"。

    RC串聯(西林型電橋)： 采用西林型電橋（如2801、QS1和QS37等電橋）校準的串聯型試品(或介質損耗因數標準器) ，該項在開始測試界面顯示 "RC串聯"。

RC并聯(現場使用)：一般實際的電容試品可等效為RC并聯模型，建議現場試驗時使用。

采用電流比較儀型電橋和西林型電橋校準的串聯型試品(或介質損耗因數標準器)的區別只是電容量不同：，為西林型電橋標定值，C為電流比較儀型電橋標定值。

3.2.3 接線方式選擇菜單界面

將光標移動到“接線方式"功能選項，界面如圖3-4所示，按“確認"按鈕后移動光標可選擇合適的接線方式。

接線方式：共5種接線方式（功能因型號有差別，具體詳見型號功能說明部分），分別為：正接線、反接線、反接線低壓屏蔽、CVT自激法和變比。選擇CVT自激法測量時需同時將相關參數一并設置好。

CVT自激法測量必須打開內高壓允許開關，由機內提供激勵電壓，由“低壓輸出"和“測量接地"輸出。為安全起見，CVT自激法還需要設置以下幾個保護限：

將光標移動到xxkV / xxmA / xxV / xxA，按↑↓選擇合適值，選擇好后按確認鍵退出。

xxkV：可選0.5/0.6/0.8/1/1.5/2/2.5/3/3.5/4kV，為高壓上限，只能使用4kV以下電壓。

xxmA：可選10/15/20/25/30/35/40/45/50/60/70/80/100/120/140/200mA，表示待測試品的高壓電流上限。

xxV：可選3/4/5/6/7/8/9/10/12/15/20/25/30/35/40/50V，表示低壓激勵電壓上限。

xxA：可選3/4/5/6/7/8/9/10/11/12/13/14/15/16/20/30A，表示低壓激勵電流上限。

注意：

（1）測量時4個保護限同時起作用，因此試驗高壓可能達不到設定值。如果高壓達不到保護限，可適當調整受到限制的保護限。

（2）通常測量C1時低壓激勵電壓可達20V，測量C2時低壓激勵電流可達15A。一般可設高壓電壓2～3kV，較少采用高壓電流限制，可設為最大200mA。

變比測量時應選擇合適的高壓輸出使二次側電壓小于120V，當二次側電壓≥120V時儀器會發出聲光報警并提示“接線錯誤"。

3.2.4 標準電容選擇菜單界面

將光標移動到“標準電容"功能選項，界面如圖3-5所示，按“確認"按鈕后移動光標可選擇合適的標準電容。選擇外標準電容時需同時將外標準的電容量和介損一并設置好。

選擇外標準電容時將光標移動到Cn=xxxxx e x pF 和tgδ=xx.xxx%按↑↓選擇合適值，選擇好后按確認鍵退出。

Cn采用科學計數法，如5.000e1=5.000×101=50.00，1.000e2=1.000×102=100.0等，范圍0.000e0～9.999e5 (即0～999900pF)。tgδ設置范圍0～±9.999%。

內標準電容通常可用于正、反接線測量和CVT自激法測量，高電壓介損選用外標準方式，需要將外接電容參數置入儀器。

3.2.5 測試頻率選擇菜單界面

測試頻率可選擇定頻或異頻，頻率選擇菜單界面如圖3-6所示，頻率選擇范圍如下：

定頻：

“50Hz"：為工頻測量，此設置不能抗干擾，在試驗室內測量或校驗時選用。

“45/55/60/65Hz"：為單頻率測量，研究不同頻率下介損的變化時選用。

頻率自適應：外高壓測量模式下有效（不能更改），系統自動識別外施高壓頻率，測試頻率無需在測試前設置。

異頻：

“45/55Hz"：為自動變頻，適合50Hz電網工頻干擾下測量。

“55/65Hz"：為自動變頻，適合60Hz電網工頻干擾下測量。

“47.5/52.5Hz"：為自動變頻，適合50Hz電網工頻干擾下測量。

3.2.6 測試電壓選擇菜單界面

內高壓可選擇“0.5 /0.6 /0.8 /1 /1.5 /2 /2.5 /3 /3.5 /4 /4.5 /5 /5.5 /6 /6.5 /7 /7.5 /8 /8.5 /9 /9.5 /10.0kV"（F型最高輸出電壓為12kV），應根據高壓試驗規程選擇合適的試驗電壓。

注：若選擇“CVT自激法"測試功能，則該選項無效。CVT自激法功能的相關電壓參數需在該功能選項下進行設置。

3.2.7 測試備忘設置菜單界面

設備編號：可設置8位字母或數字編號，將光標移動到"設備編號"處，按確認健進入設備編號設置，通過“←"、“→"健移動光標，通過↑↓選擇合適值，設置好后按確認鍵退出。

測試人員：可設置8位字母或數字編號，將光標移動到" 測試人員"處，按確認健進入測試人員設置，通過“←"、“→"健移動光標，通過↑↓選擇合適值，設置好后按確認鍵退出。

測試地點：可設置8位字母或數字編號，將光標移動到" 測試地點"處，按確認健進入測試地點設置，通過“←"、“→"健移動光標，通過↑↓選擇合適值，設置好后按確認鍵退出。

3.2.8 測試結果界面

3.2.8.1反接法測試結果界面

測試完成顯示結果后，可移動光標選擇保存或打印數據。

儀器自動分辨電容、電感、電阻型試品：電容型試品顯示Cx和tgδ；電感型試品顯示Lx和Q；電阻型試品顯示Rx和附加Cx或Lx。自動選取顯示單位。

試品為電容時：顯示數據為Cx、tgδ、Ux、Ix、Φ、f1、f2, |δ|>1則顯示電容和串/并聯電阻

試品為電感時：顯示數據為Lx、Q、Ux、Ix、Φ、f1、f2, |Q|<1則顯示電感和串聯電阻

試品為電阻時：顯示數據為Cx(Lx)、Rx、Ux、Ix、Φ、f1、f2

Cx   試品電容量[1μF=1000nF納法 / 1nF=1000pF]，如顯示10.00nF即10000pF

tgδ   介損因數[1%=0.01]

Lx   試品電感量[1MH兆亨=1000kH / 1kH=1000H]

Q     品質因數[無單位]

Rx   試品電阻值[1MΩ=1000kΩ / 1kΩ=1000Ω]

Ux   試驗電壓[1kV=1000V / 1V=1000mV]

Ix    試品電流[1A=1000mA / 1mA=1000μA]

Φ     試品電流超前試驗電壓的角度[°度]或測變比時一次電壓超前二次電壓的角度

K     測CVT變比時，一次電壓比二次電壓

f1    頻率[Hz]，顯示第一次測試頻率

f2    頻率[Hz]，顯示第二次測試頻率

顯示over表示測量數據超量程。

3.2.8.2反接線低壓屏蔽測試結果界面

反接線低壓屏蔽測試一次接線可同時測出C11和C下節(下端屏蔽部分)的電容量和介損值。

3.2.8.3 CVT自激法測試結果界面

CVT自激法按測量接線，與試品輸入Cx插座連接的定義為C1，與高壓線連接的為C2。U1為測量C1時的高壓，U2為測量C2時的高壓。

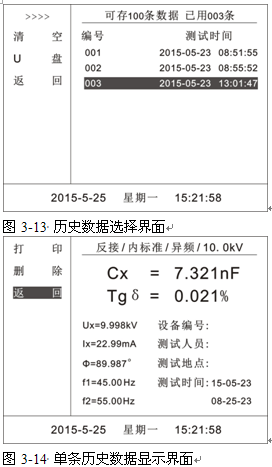

3.3歷史數據

進入歷史數據菜單界面如圖3-12所示。

移動光標到“U盤"選項按“確定"鍵可將數據導出到U盤，上移到“清空"選項按“確定"鍵可清空保存的全部數據。將光標移動到“>>>>"選項按下“確定"鍵進入數據選擇界面，光標位置默認停留在最近保存的單條數據上，若要查看其他數據可上下移動光標進行選擇，選擇好要查看的數據后按“確定"按鈕進入單條歷史數據顯示界面。歷史數據選擇界面和單條歷史數據顯示界面如圖3-13和圖3-14所示。

進入單條歷史數據顯示界面后，在左側功能選項區上下移動光標可選擇打印、刪除本條數據和退出單條歷史數據顯示界面。

3.4系統設置

進入系統設置菜單可進行系統時間校準，“出廠設置"參數禁止用戶修改，只允許生產廠家進行出廠參數設置。

3.5幫助

可查看儀器的相關操作指導。

3.6啟動測量

進入測試界面設置好各項試驗參數后，將光標移動到“開始測試"功能選項上，按住“確認"鍵3s以上啟動測量。

啟動測量后發出聲光報警；在測試過程中會實時顯示測試相關參數（電壓、電流、頻率、電容量等參數）和測量進程(0%～99%)。

測量中按“確認"鍵可取消測量，遇緊急情況立即關閉總電源。

測量過程結束，儀器自動降壓后再顯示結果。

3.7對比度調節

液晶顯示屏的對比度已在出廠時校好，如果您感覺不夠清晰，調整面板上的電位器使液晶顯示屏顯示內容清晰為止。
